- 品號：EG0122-001
- 組裝工資：500
- 兼容車型：UDX
一、零件與準備工具
準備工具：2.5 號六角扳手、3 號六角扳手、4 號六角扳手、5 號六角扳手、7 號開口扳手、8 號開口扳手、10 號開口扳手、13號開口扳手、十字螺絲起子
避震前叉安裝前泥除方式
STEP 1
使用 13 號開口扳手將前鉤爪固定螺絲鬆開，車架往上抬起，卸下前輪。
STEP 2
使用 2.5 號六角扳手，將墊上 A12 墊片的 A6 螺絲穿過前泥除上方兩個鎖孔，鎖上避震前叉專用泥除支架上方鎖孔。
STEP 3
前泥除尾端內側放上 B2 鎖片，鎖片兩個圓孔對齊前泥除尾端兩個鎖孔，外側將泥除支架放置在兩個圓孔之間。
將 B1 鎖片靠上泥除與支架，鎖片兩個圓孔對齊前泥除尾端兩個鎖孔，使用十字螺絲起子將 A5 螺絲穿過外側鎖片與前泥除鎖上內側鎖片，並鎖緊。
STEP 4
裝好支架前泥除，由後往前放置在避震前叉中間。
使用 3 號六角扳手將 A7 螺絲穿過前泥除避震前叉專用支架，鎖上避震前叉內側各鎖孔，並鎖緊。
STEP 5
前輪安裝回避震前叉，將勾爪鎖片咬住勾爪槽內，使用 13 號開口扳手將勾爪固定螺絲鎖緊。
STEP 6
其中一顆 A2 螺絲套上兩個 A11 墊片，使用 5 號六角扳手將套有兩墊片 A2 螺絲穿過支架鎖孔固定在裝有碟煞盤邊的前鉤爪鎖孔，另一側則直接穿過支架鎖孔，鎖上前鉤爪鎖孔。
STEP 7
完成安裝。

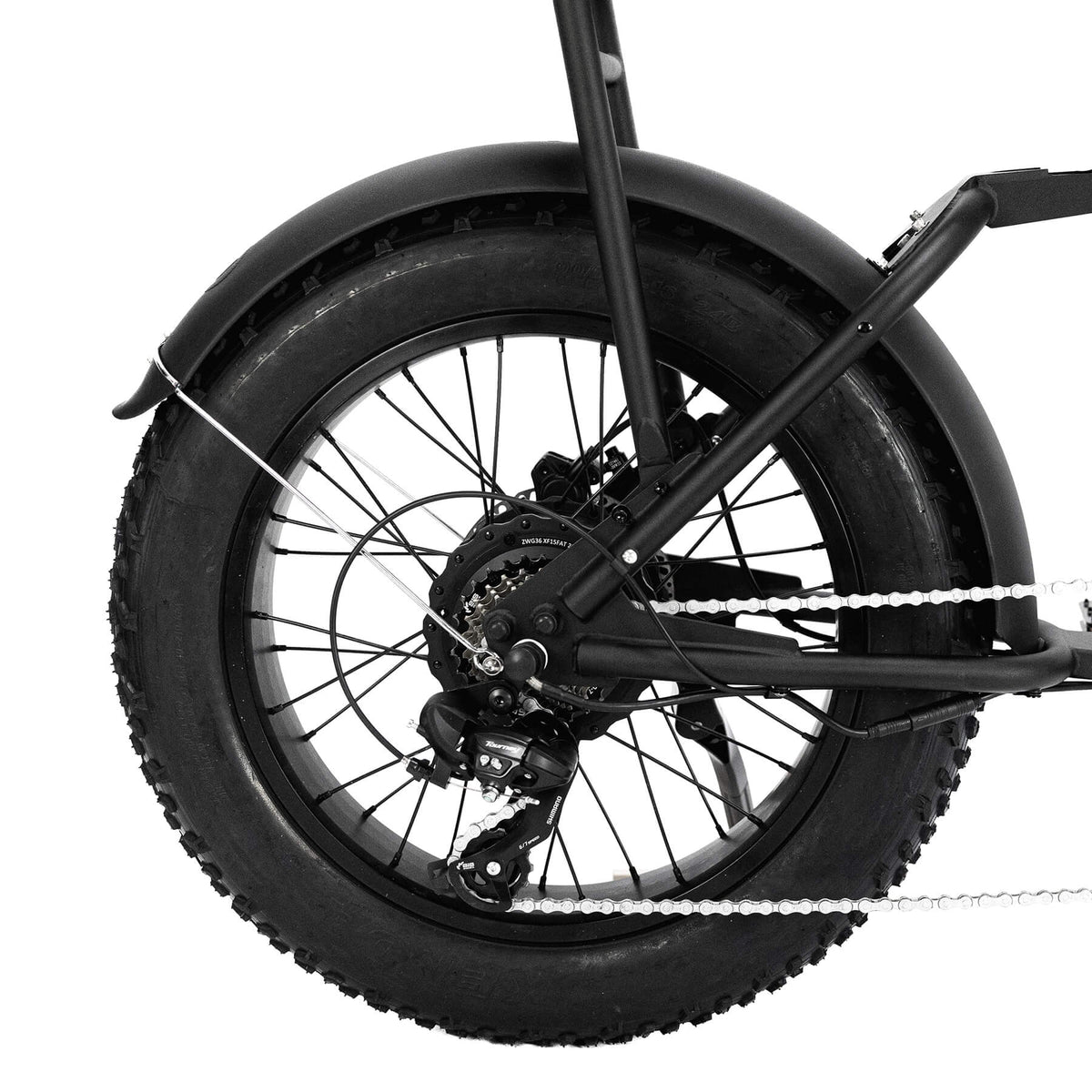

後泥除安裝方式
STEP 1
後泥除尾端內側放上 B2 鎖片，鎖片兩個圓孔對齊後泥除尾端兩個鎖孔，外側將泥除支架放置在兩個圓孔之間，將 B1 鎖片靠上泥除與支架，鎖片兩個圓孔對齊後泥除尾端兩個鎖孔，使用十字螺絲起子將 A5 螺絲穿過外側鎖片與後泥除鎖上內側鎖片，並鎖緊。
STEP 2
使用 4 號六角扳手將 A3 螺絲穿過 B4 支架與後泥除鎖孔，使用 8 號開口扳手將 A9 螺帽抵住，並鎖緊。
STEP 3
使用 4 號六角扳手將 A2 螺絲穿過 A12 墊片與車架後方鎖孔與弧形轉接片，使用 8 號開口扳手將 A8 螺帽抵住，並鎖緊。
STEP 4
使用 5 號六角扳手將 A1 螺絲穿過泥除轉接片鎖孔與弧形轉接片鎖孔，使用 10 號開口扳手抵住 A7 螺帽，並鎖緊。
STEP 5
使用 3 號六角扳手將 A6 螺絲穿過後泥除底部鎖孔，鎖上後下叉中央鎖孔處。
STEP 6
使用 3 號六角扳手將 A6 螺絲穿過 A12 墊片與後泥除支架鎖孔，鎖上後勾爪泥除鎖孔。
STEP 7
完成安裝。
