產品組裝

產品組裝安全防護

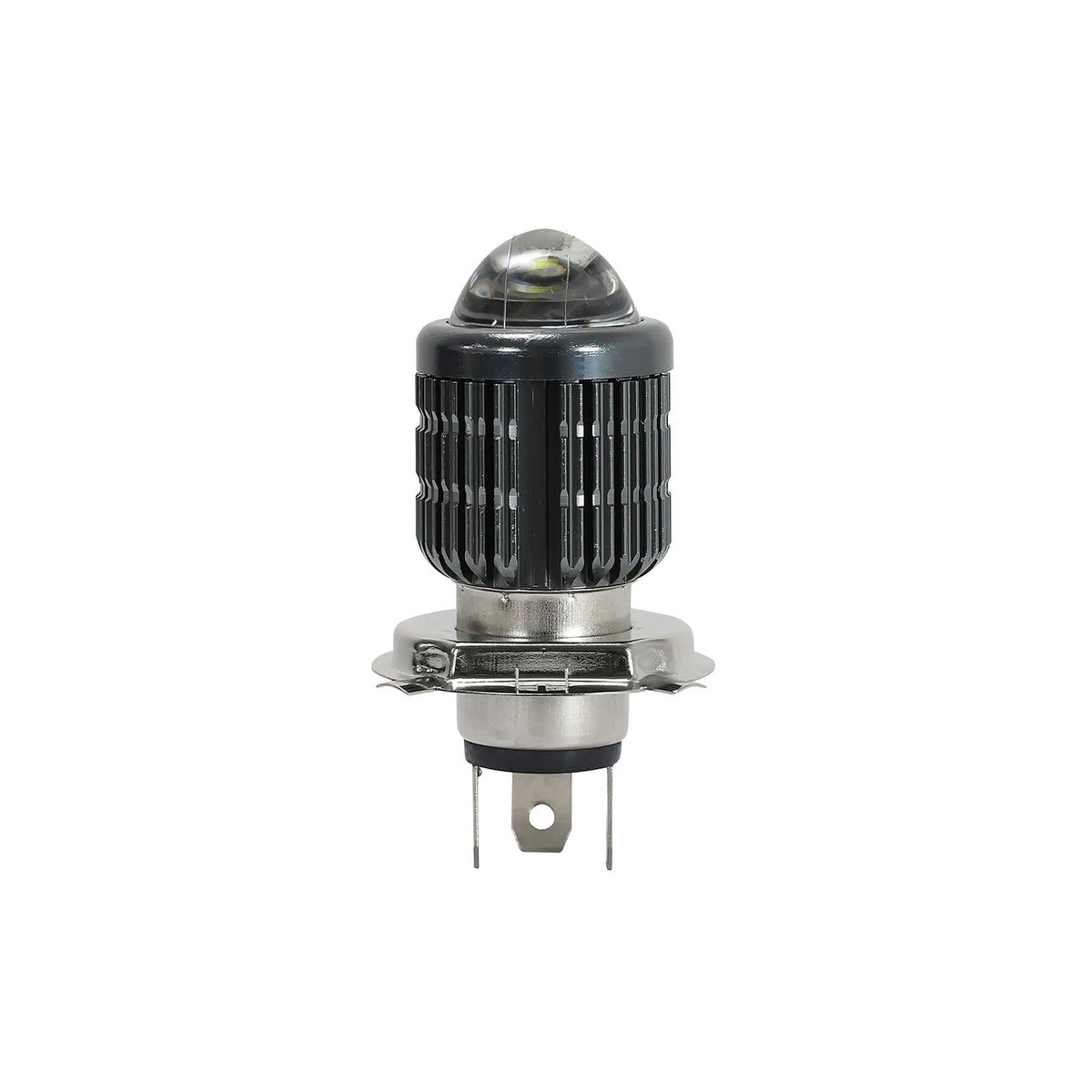

UD LED 頭燈燈泡組裝教學

2024.05.09

safety_lightss_DG1111-005  (2).jpg__PID:04763a42-10ae-400d-858b-dd15eb065a25
safety_lightss_DG1111-005  (3).jpg__PID:3a4210ae-000d-458b-9d15-eb065a255322
safety_lightss_DG1111-005  (6).jpg__PID:10ae000d-058b-4d15-ab06-5a2553227a8e

品號:DG1111-005
組裝工資:200
兼容車型:Unimoke MK、Unimoke SW、UDX

ㄧ、 零件與準備工具

自備工具:十字螺絲起子。
零件列表:原廠全新燈泡。

assembly_safety_lightss_DG1111-005 (1).jpg__PID:000d058b-dd15-4b06-9a25-53227a8e85e9

二、 依照組裝步驟 DIY

提醒:拆卸大燈前請先移除電池,避免觸電發生危險。
將燈殼左右邊螺絲用十字螺絲起子鬆開,取下螺絲後,使用十字螺絲起子將燈罩往前撬開。

assembly_safety_lightss_DG1111-005 (2).jpg__PID:8c951a9d-c509-406f-9a1e-f7c2577d9495

標題用

將燈插座與橡膠護套拆下。

assembly_safety_lightss_DG1111-005 (3).jpg__PID:1a9dc509-a06f-4a1e-b7c2-577d94955229

標題用

將固定扣往下壓鬆開卡槽 1,並脫離卡槽 2 卸下。

assembly_safety_lightss_DG1111-005 (4).jpg__PID:c509a06f-9a1e-47c2-977d-94955229cd8c

標題用

放置全新燈泡,並將固定扣抵住卡槽 2。

assembly_safety_lightss_DG1111-005 (5).jpg__PID:9a1ef7c2-577d-4495-9229-cd8c11565825

標題用

固定扣向下壓滑入卡槽 1,將接頭三孔接頭照方向性接上。

assembly_safety_lightss_DG1111-005 (6).jpg__PID:f7c2577d-9495-4229-8d8c-115658257d0f

標題用

燈罩與燈泡座由上往下放入燈殼中,使用十字螺絲起子將左右螺絲鎖緊。

assembly_safety_lightss_DG1111-005 (7).jpg__PID:577d9495-5229-4d8c-9156-58257d0f157c

標題用

完成組裝,啟動大燈,測試運作是否正常。

assembly_safety_lightss_DG1111-005 (8).jpg__PID:94955229-cd8c-4156-9825-7d0f157cad04
