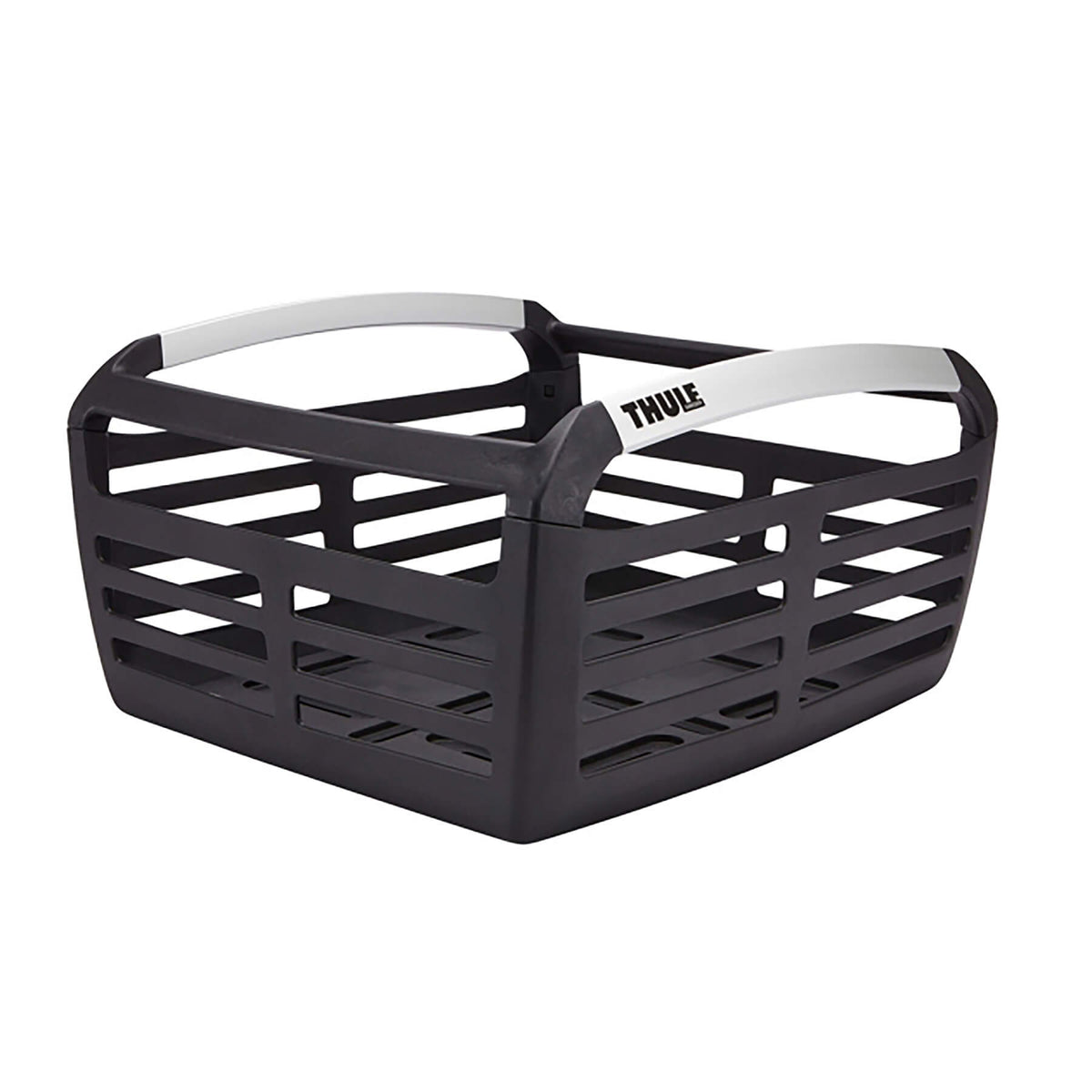

UD 瑞典 THULE 後貨架籃組裝教學

2024.05.09

storage_baskets_CG0620-001 (3).jpg__PID:a8a119b0-b8c3-4089-9ab9-918e8fb086aa
storage_baskets_CG0620-001 (2).jpg__PID:5aa8a119-b0b8-43d0-895a-b9918e8fb086
storage_baskets_CG0620-001 (4).jpg__PID:a119b0b8-c3d0-495a-b991-8e8fb086aaf6

品號：CG0620-001
組裝工資：200
兼容車型：Unimoke MK、Unimoke SW、miniu

ㄧ、 零件與準備工具

準備工具：3 號六角扳手（附贈）。

assembly_storage_baskets_CG0620-001 (1).jpg__PID:b0b8c3d0-895a-4991-8e8f-b086aaf62bce

二、 依照安裝步驟 DIY


UD 後低貨架組裝教學

將 A1 扣環扣上後低貨架。

assembly_storage_baskets_CG0620-001 (2).jpg__PID:b8c3d089-5ab9-418e-8fb0-86aaf62bced1

標題用

A3 插銷插入 A1 扣環，插銷螺牙孔朝上，先將後貨籃放置在扣環上，扣環需卡入後貨籃卡槽內，對齊扣環位置。

assembly_storage_baskets_CG0620-001 (3).jpg__PID:c3d0895a-b991-4e8f-b086-aaf62bced101

標題用

A4 螺絲套上 A2 滑軌墊片，將螺絲插入貨籃滑軌。

assembly_storage_baskets_CG0620-001 (4).jpg__PID:d0895ab9-918e-4fb0-86aa-f62bced1017f

標題用

使用 3 號六角扳手將 A4 螺絲鎖上裝在 A1 扣環的 A3 螺牙插銷，並鎖緊。

assembly_storage_baskets_CG0620-001 (5).jpg__PID:895ab991-8e8f-4086-aaf6-2bced1017fe1

▲A4 螺絲鎖上 A3 插銷示意圖

標題用

完成安裝。

assembly_storage_baskets_CG0620-001 (6).jpg__PID:5ab9918e-8fb0-46aa-b62b-ced1017fe1ec
