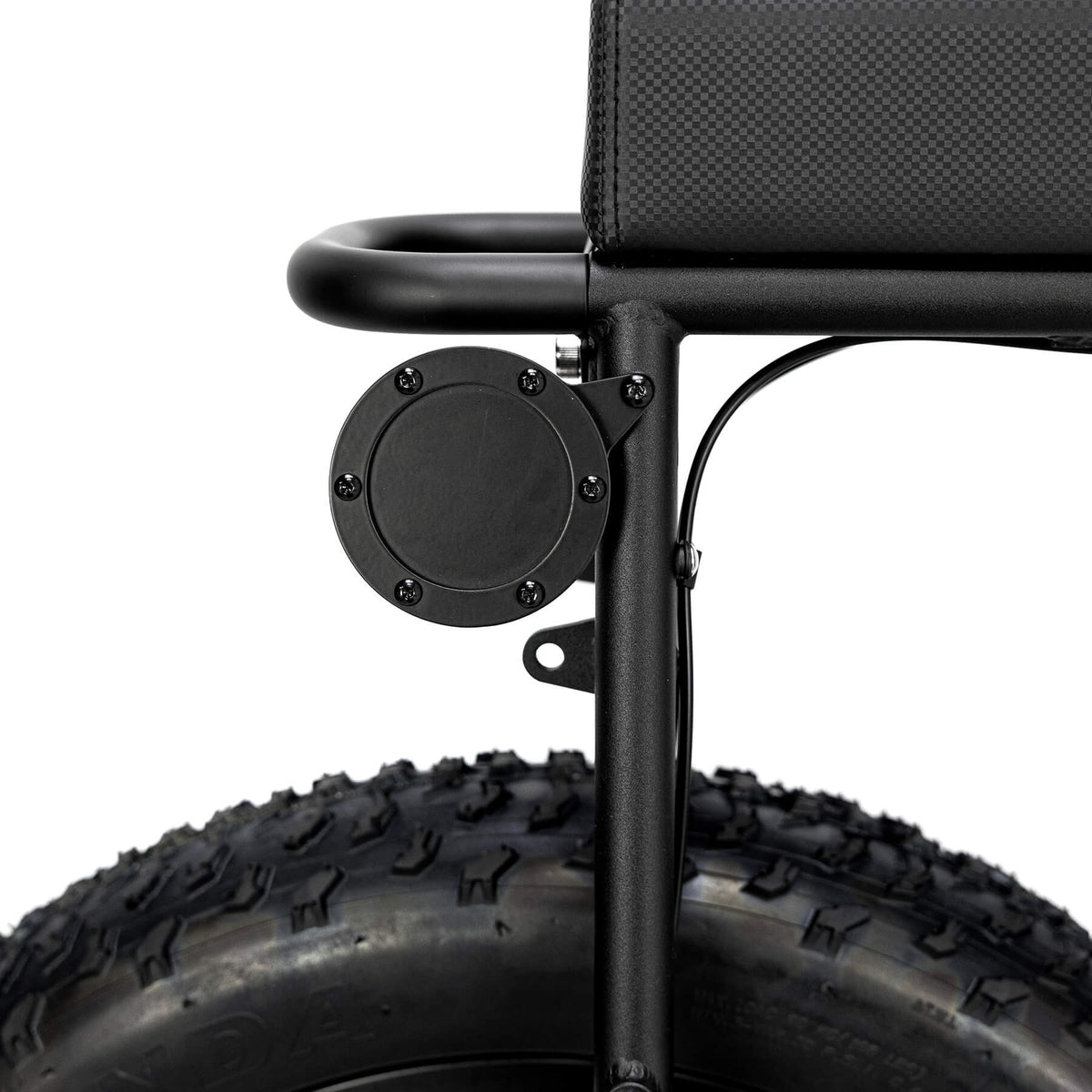

UD 個性化稅牌（素面／訂製）組裝教學

2024.06.21

product_customization_tax tag (5).jpg__PID:a9ee2493-f563-436e-a58a-aa0fe15d387e
product_customization_tax tag (2).jpg__PID:2493f563-136e-458a-aa0f-e15d387e0305
product_customization_tax tag (3).jpg__PID:f563136e-a58a-4a0f-a15d-387e03057846

品號：EG1423-008
組裝工資：200
兼容車型：Unimoke MK、Unimoke SW、UDX

ㄧ、 零件與準備工具

準備工具：2.5 號六角扳手、3 號六角扳手、7 號開口扳手、8 號開口扳手

assembly_stylish__tax tag (3).jpg__PID:29457695-6812-4624-8f9b-6cbcfb35523a

二、 依照安裝步驟 DIY

STEP 1
依序將稅牌 A-B-C 排列疊加，A 與C 孔位對齊。

assembly_stylish__tax tag (4).jpg__PID:76956812-2624-4f9b-acbc-fb35523a95bd

標題用

STEP 2
使用 2.5 號六角扳手將 A1 螺絲穿過疊加好的稅牌，使用 7 號開口扳手抵住 A2 螺帽，並鎖緊。

assembly_stylish__tax tag (5).jpg__PID:68122624-8f9b-4cbc-bb35-523a95bdde71

標題用

STEP 3
稅牌組裝完成。

assembly_stylish__tax tag (6).jpg__PID:26248f9b-6cbc-4b35-923a-95bdde7149a7

標題用

STEP 4
使用 3 號六角扳手將 B1 螺絲穿過組裝好的稅牌與前叉勾爪鎖孔，使用 8 號開口扳手抵住 B2 螺帽，並鎖緊。

assembly_stylish__tax tag (7).jpg__PID:8f9b6cbc-fb35-423a-95bd-de7149a71ee4

標題用

STEP 5
完成安裝。

assembly_stylish__tax tag (8).jpg__PID:6cbcfb35-523a-45bd-9e71-49a71ee4e49b

車架水壺孔鎖法

STEP 1
使用3號六角扳手將B2螺絲穿過組裝好的稅牌鎖上車架水壺孔上。

assembly_stylish__tax tag (1).jpg__PID:fb35523a-95bd-4e71-89a7-1ee4e49b0c4d

標題用

STEP 2
完成安裝 。

assembly_stylish__tax tag (2).jpg__PID:523a95bd-de71-49a7-9ee4-e49b0c4d778d

螺絲鎖點示意圖
